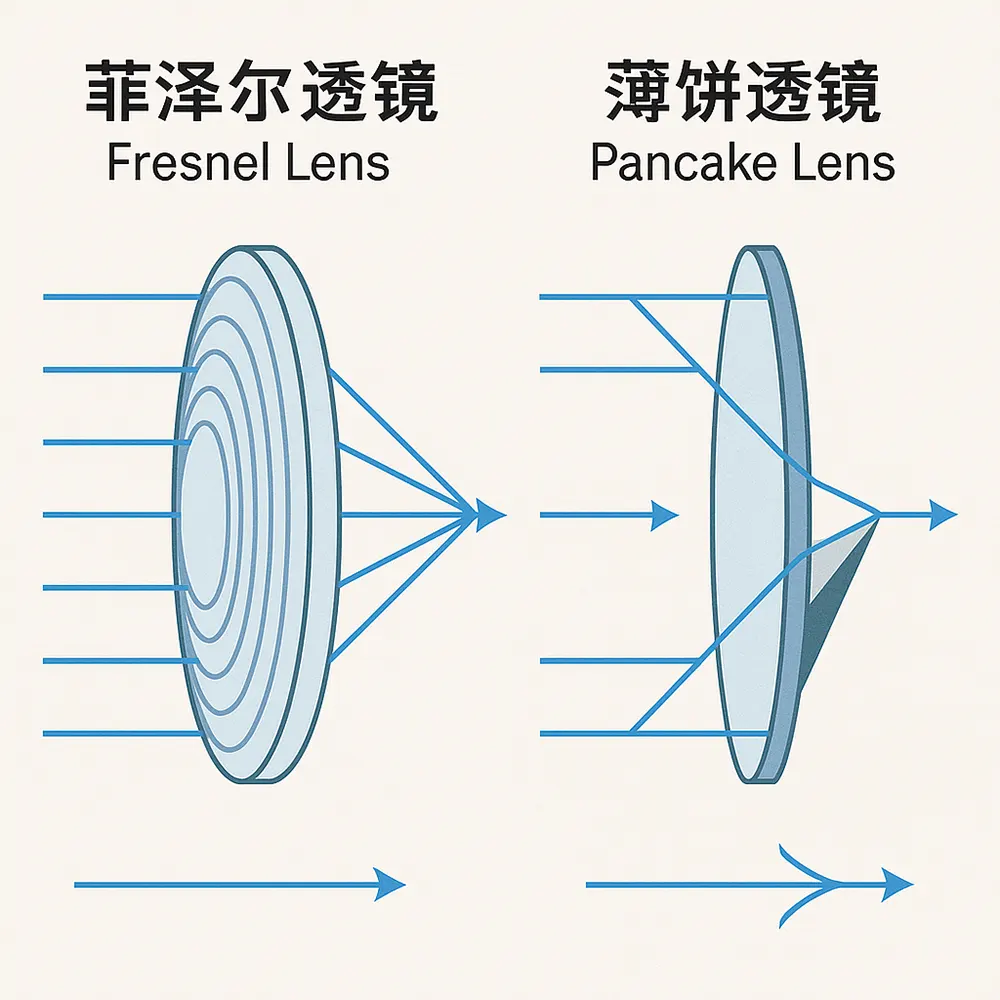

什么是“菲涅尔透镜”和“薄饼透镜”？

在虚拟现实（VR）设备中，我们常常被沉浸式的体验所吸引，却很少注意到那副“戴在脸上”的设备内部隐藏着许多光学奥秘。而其中最关键的组成部分之一，就是透镜。今天，我们就来聊聊两种在 VR 头显中常见的光学元件——菲涅尔透镜 和 薄饼透镜（Pancake Lens）。

一、菲涅尔透镜：从灯塔到VR的演变

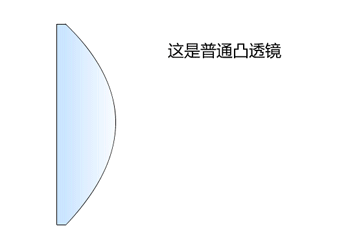

菲涅尔透镜（Fresnel Lens）最早由法国物理学家奥古斯丁·菲涅尔（Augustin-Jean Fresnel）在19世纪为灯塔设计，用于把光聚焦得更远。它的巧妙之处在于，把传统透镜的弯曲表面“压扁”为一系列同心环状阶梯，从而大幅减少了厚度和重量。

✅ 在VR中的应用

现代 VR 头显，比如 Oculus Rift 和 HTC Vive，广泛采用菲涅尔透镜，原因如下：

• 轻巧：相比传统凸透镜，菲涅尔透镜更轻薄，减轻设备重量。

• 大视场角（FOV）：能够让用户获得更广阔的视野。

• 更强聚焦能力：改善图像清晰度，使画面更锐利。

⚠️ 缺点

• “上帝光”（God Rays）：由于阶梯状结构在高对比画面下容易造成光线散射，用户可能看到类似光晕的“光柱”。

• 边缘失真：视野边缘可能出现图像模糊或畸变。

二、薄饼透镜：VR中的“黑科技”

薄饼透镜（Pancake Lens）是一种更现代的光学解决方案，它使用偏振光和反射镜组对光线进行“折叠”处理，从而将光路压缩，实现超短焦距。这种设计原理类似将一张 A4 纸对折多次，最终能塞进口袋——光学路径也能如此“折叠”。

✅ 在VR中的优势

• 更轻更薄：能够制造出更小巧、更接近眼镜大小的 VR 设备。

• 极大缩短镜头到屏幕的距离：减小设备体积，提升佩戴舒适性。

• 更少畸变与眩光：对比菲涅尔透镜，图像边缘更清晰，画面更稳定。

⚠️ 局限性

• 制造成本高：由于其结构复杂，需要精密制造工艺。

• 光效率损失：反射折叠过程中会有部分光线损耗，导致画面略暗。

三、VR设备选择：你要“清晰轻薄”还是“性能均衡”？

四、未来趋势：薄饼透镜能否完全取代菲涅尔？

随着技术发展，薄饼透镜已经成为下一代轻量级 VR 的关键技术之一。尤其是 Meta、Pico 等厂商正在积极推进“超薄头显”的研发。然而，菲涅尔透镜仍因其成熟稳定、成本可控，在入门级和主流设备中占据重要地位。

未来的 VR 设备，可能会逐渐从“笨重面罩”变成“眼镜样式”的轻薄装置，而这离不开薄饼透镜等新型光学技术的突破。

小结

菲涅尔透镜与薄饼透镜，分别代表了两个时代的光学方案。一个注重成本与成熟性，一个追求未来的轻薄体验。它们的存在，让虚拟现实从幻想走进现实，也让我们离“随时随地进入虚拟世界”的梦想更近一步。
