在当前VR眼镜市场中，显示技术长期呈现两极分化：低端产品普遍采用LCD，而高端设备则依赖昂贵的Micro-OLED。如今，TCL旗下华星光电（CSOT）在2025年中国国际显示技术生态大会（DTC2025）上，推出了一款全球像素密度最高的RGBOLED-on-Glass面板，有望成为兼顾画质与成本的理想折中方案。LCDvsMicro-OLED：各自的短板LCD：成本低、量产成熟，但对比度差，黑色表现灰蒙，细节丢失严重；Micro-OLED：自发光、色彩鲜艳、对比度极高，且能在微小尺寸实现超高分辨率，适合轻薄光学设计（如Pancake透镜），但制造难度大、良率低、价格高昂。部分中高端设备（如MetaQuestPro、PimaxCrystal、SomniumVR1）尝试通过量子点+MiniLED背光提升LCD表现，但仍无法媲美OLED的自发光特性，且额外组件增加了重量、发热与功耗。OLED-on-Glass曾是VR主流，如今迎来复兴契机？OLED-on-Glass（即普通OLED，用于手机、电视）曾在2014–2016年主导VR市场（OculusRift、HTCVive、初代PSVR均采用）。但随着LCD在像素密度和成本上快速追赶，厂商逐渐转向LCD，OLED定制研发几近停滞。目前市面上唯一仍在使用新款OLED的主流XR设备只有PSVR2--其之所以仍采用菲涅尔透镜，正是因为当时尚无足够高密度的OLED能适配更紧凑的Pancake光学模组。TCL新款OLED面板PlayStationVR2的OLED尺寸2.56英寸约3.4英寸解决2560×27402000×2040子像素RGB（3/3）PenTile（2/3）刷新率120赫兹120赫兹密度1512PPI>800PPITCL新面板：密度翻倍，专为Pancake优化TCL此次发布的OLED面板具备以下关键优势：分辨率高达2.5K（单眼），采用全RGB子像素排列（非PenTile）；像素密度几乎是PSVR2的两倍，在面积仅为其一半多一点的情况下，提供73%更多像素、160%更多子像素；120Hz刷新率，符合VR性能需求；尺寸小巧，天然适配Pancake透镜；无需扩散层（因RGB排列均匀），可避免画面软化，提升清晰度；分辨率显著超越Quest3与SteamFrame所用的LCD屏。这意味着搭载该面板的头显有望实现：深邃黑位、高对比度、鲜艳色彩+高清晰度+相对可控的成本，填补Quest3与三星GalaxyXR之间的产品空白。类型分辩率Quest3LCD2064×2208SteamFrameLCD2160×2160TCL新面板OLED2560×2740AppleVisionProMicro-OLED3660×3200SamsungGalaxyXRMicro-OLED3552×3840是否解决"Mura噪声"成关键然而，一个悬而未决的问题是：该面板是否仍存在传统OLED常见的固定图案噪声（Fixed-PatternNoise）或Mura不均现象？PSVR2等设备就因此被用户诟病画面有"颗粒感"。而目前所有Micro-OLED均无此问题。若TCL成功通过工艺优化抑制了Mura效应，这款面板或将真正推动OLED-on-Glass在中端XR市场的复兴。苹果或成潜在客户？值得注意的是，早在一年多前，韩媒《TheElec》就曾报道：日本JDI和三星均在为苹果传闻中的"VisionAir"头显开发约1500PPI的高密度普通OLED。而TCL此次公布的面板密度几乎完全吻合--暗示其可能也在向苹果等大厂积极推广。目前TCL尚未透露是否有客户采用该面板，仅确认其专为"XR头显"设计。但可以肯定的是，这场显示技术的"中间路线"竞赛，正在悄然升温。

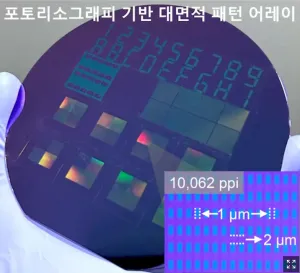

韩国研究人员开发出超高清OLED微型显示器的关键技术，即使在高密度像素环境下也能实现清晰的图像质量，而不会受到信号干扰。/韩国国家研究基金会提供国内研究人员开发出超高清有机发光二极管（OLED）微型显示器的核心技术。该技术通过最大限度地减少像素之间的电信号干扰，即使在高密度像素环境中也能实现清晰的图像质量，有望最大限度地提高虚拟现实（VR）和增强现实（AR）内容的沉浸感。韩国国家研究基金会12日宣布，由汉阳大学金道焕教授、延世大学赵正浩教授、西江大学姜文成教授组成的联合研究团队开发出了超高清OLED微型显示器的核心技术，该技术即使在高密度像素环境下也能实现清晰的画质，不受信号干扰。微型显示器是尺寸小于1英寸的显示器。随着对利用虚拟现实(VR)、增强现实(AR)和混合现实(MR)等扩展现实技术的逼真内容的需求不断增长，开发能够提供逼真的视觉信息和即时沉浸感的OLED微型显示器变得越来越重要。然而，随着显示屏分辨率的提高，像素之间的距离接近微米(㎛)级，出现了电信号干扰，导致色域和色纯度下降。当电压施加到OLED时，电子和空穴分别从阴极和阳极出现，并相遇发光。这种漏电流的发生是因为促进空穴移动的"空穴传输层"在构成显示屏的像素之间共享。研究团队通过开发能够实现每英寸超过10,000像素(ppi)的超精细图案的有机半导体空穴传输材料，成功实现了没有信号干扰的高分辨率OLED设备。通过创建具有精细图案的空穴传输层，他们可以阻止流向附近像素的漏电流并最大限度地减少电信号干扰。该团队还优化了空穴传输层的硅浓度，以控制空穴传输速度并提高OLED的发光效率。KimDo-hwan教授指出："该研究成果的意义在于大幅改善现有微显示材料和图案化工艺无法解决的像素干扰现象"，并补充道："有望扩大高分辨率微显示器在构建超现实扩展现实方面的应用可能性，并为加速其发展做出贡献。"该研究成果上月27日在国际期刊《自然电子学》上在线发表。
