苹果 Vision Pro 散热系统新专利：可降温并预防 OLED 烧屏问题

　　近日，世界知识产权组织（WIPO）公布了苹果的一项专利申请，该专利申请涉及 Vision Pro 的风扇和散热器，旨在冷却光学模块，并防止显示器出现典型的 OLED 烧屏现象。

　　苹果专利涉及头戴式设备，如头戴式显示器、面罩、智能眼镜、平视显示器等，可以执行可穿戴设备中包含的组件（如传感器、电路和其他硬件）管理的一系列功能。

　　该头戴式设备可以提供沉浸式或其他自然的用户体验，这样用户就可以轻松地专注于享受体验，而不会被头戴式设备的机制分散注意力。

　　头戴式设备的组件在操作过程中会产生热量，长时间的过热会损坏头戴式设备的组件，并给使用者带来不适。热量可以通过多种方式得到缓解，其中包括使用集成在头戴式设备中的主动机制（如风扇）。

　　头戴式设备还可以调整光学模块的位置，这些模块包含用于向用户输出视觉的显示器。光学模块可被调节，以使其光轴与用户的眼睛正确对齐。基于这样的调整，用于优化光学模块内热量减缓的热解决方案可以有所不同。例如，光学模块的不同位置可以改变空气通过光学模块散热器的理想流动路径。

　　本专利的系统可以提供一种热缓解系统，其有效地管理热量，同时还允许调整光学模块以适应特定用户。对于适应用户的给定瞳孔间距（IPD），可以为不同的散热器提供优化的散热片图案、长度或形状。

　　用于管理气流的其它机构，例如进气模块，可以具有定制的或可调节的特性，以实现不同的气流模式，从而适应光学模块的移动。热缓解的这种定制和/或可调节性可允许用户从温度敏感模块（如显示器、摄像头、传感器、电路等）体验最佳性能。

　　这可以降低传感器因 CTE 漂移而错位的风险，最大限度地减少显示器烧损，并提高整体长期可靠性。通过 IPD 定制这些组件还可以降低在特定 IPD 位置可能发生的系统干扰掉落的风险。

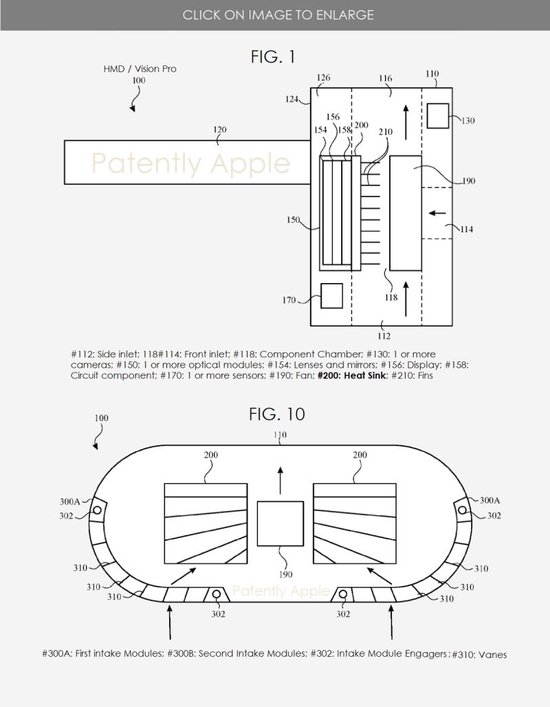

　　在苹果专利图 1 中，头戴式设备可以配备一个或多个流道，流道至少延伸到框架的一部分，以冷却到头戴式设备的组件。如图 1 所示，流道可以包括和/或连接到侧面进气口 #112 和/或正面进气口 #114。侧进气口可以将气流直接提供到光学模块 #150 的一个或多个组件，例如电路组件 #158。

　　侧进气口和/或前进气口可以直接提供气流到风扇 #190 和/或连接到头戴式设备 #100 的光学模块散热器 #200。

　　此外，风扇还可以将空气推向散热器，或将空气吸过散热器，并送至出口 #116 和/或其他出口，以排出头戴式设备。

　　风扇可以将空气或其他气体导向光学模块的一个或多个组件，如散热器。该风扇可以基于一个或多个在使用期间可控制的操作参数来操作。操作参数至少可以部分地根据冷却需求（例如，基于一个或多个组件的温度）来确定。可以根据风扇 #190 产生的可接受声级和特性以及沿流道进一步确定操作参数。

　　虽然侧进气口位于框架 #110 的底部，前进气口位于框架的前部，出风口位于框架的顶部，但可以看到，进气口、出气口及其之间的流道可以位于头戴式设备的任何部分。

　　出风口可以设置在允许排出的空气排到对使用者不造成破坏的环境中的位置。例如，出风口可以设置在引导热空气远离使用者的位置和方向上。多个流道可以相互连接，使得多个入口和/或多个出口彼此连接。

　　可操作一个或多个散热器以向光学模块的一个或多个电路组件提供冷却。电路组件可以是在操作期间产生热量的电气组件。电路组件可以是电路板的组件。电路组件可以在操作上和结构上耦合到光学模块的其他组件。散热器的一部分可以热连接到电路组件。

　　苹果专利图 10 展示了头戴式设备一个部分的正视图，该设备的第一配置为第一摄入模块。
