Apple AR眼镜专利曝光：涵盖未来 AR/VR 智能眼镜的模块化和舒适架构

近日，美国专利商标局（USPTO）公开了一项 Apple 提交的专利申请，详细描述了一款模块化、可调节支撑系统的头戴式电子设备，适用于增强现实（AR） 或 虚拟现实（VR）眼镜。这项专利揭示了 Apple 在未来轻量化、可穿戴显示设备领域的又一重要布局。

专利核心内容概述

设备结构与设计亮点

Apple 的这项专利聚焦于佩戴舒适性、贴合度与模块化扩展能力，其核心是一个可旋转、可调节、可拆卸的头戴支撑系统，旨在为用户提供更舒适的长时间佩戴体验。

主要组件包括：

• 显示框架或外壳：承载光学组件（如镜头、透明窗口或显示屏）

• 固定臂、绑带或带状结构：用于稳定设备在用户头部的位置

• 头部接触组件（Head-Engagement Member）：

  • 通过关节与设备臂连接，可旋转展开或收纳

  • 可在“收纳状态”与“展开状态”之间切换

  • 配备弹簧、预加载材料以提供张力

  • 摩擦接口（如指状结构或纹理表面）用于增强与皮肤或头发的抓握力

  • 可调节长度、可变形结构，适配不同头型

  • 支持顶部连接结构（Overhead Linkage）提供额外支撑

  • 可拆卸或滑动式设计，便于模块化升级

折叠与支撑臂设计：

• 折叠臂：可在某一平面上旋转

• 支撑臂：可在垂直于折叠臂的平面旋转

• 支撑臂可嵌套于折叠臂内，通过弹簧自动复位至收纳状态

可拆卸支撑组件（Removable Support Assembly）：

• 包含可调节的支撑鳍片（Support Fin）和头部接触面

• 通过眼镜臂连接器与眼镜臂相连

• 眼镜臂中可集成电子元件，如处理器、电池等

设备电子集成能力

Apple 在专利中还描述了设备内部的电子组件集成方式，包括：

• 显示与光学组件：投影仪、光波导、扬声器等

• 计算与供电单元：处理器、电池、电路板

• 所有组件均可集成于显示框架、固定臂或专用电子舱中

这种高度集成的设计理念，意味着 Apple 正在探索一种轻量化但功能完整的 AR/VR 眼镜形态，可能成为未来“Vision Pro 轻量版”或“日常佩戴型 AR 眼镜”的雏形。

专利图示解读

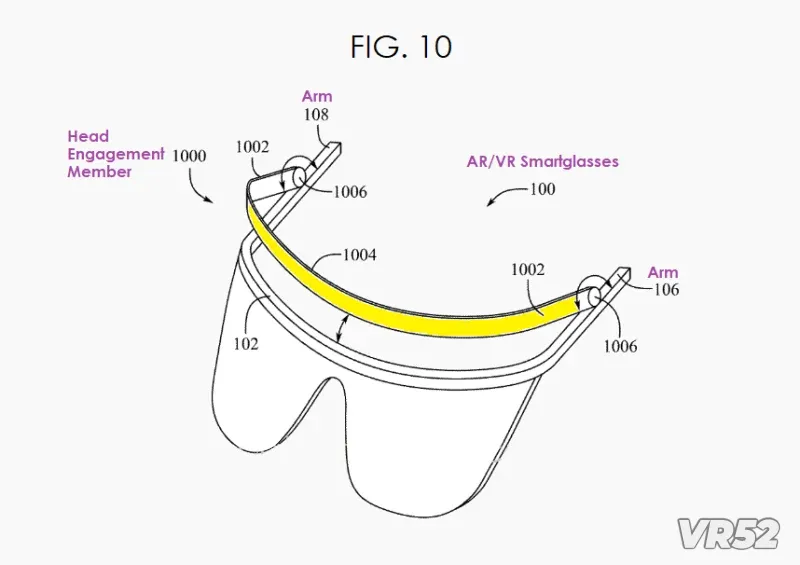

• 展示了智能眼镜 #100 的正面透视图

• 头部接触组件 #1000 可上下旋转，以适应用户头部轮廓

• 接触组件包含两个侧部 #1002 和一个中部 #1004

• 关节 #1006 设置在眼镜臂 #106 和 #108 上

• 侧部或中部组件可为可变形结构，包括：

  • 可塑形部分

  • 可调部分

  • 自适应贴合部分

  • 可压缩部分等

此外，组件也支持长度可调，具备伸缩、滑动、伸展、收缩等功能，进一步提升佩戴适应性。

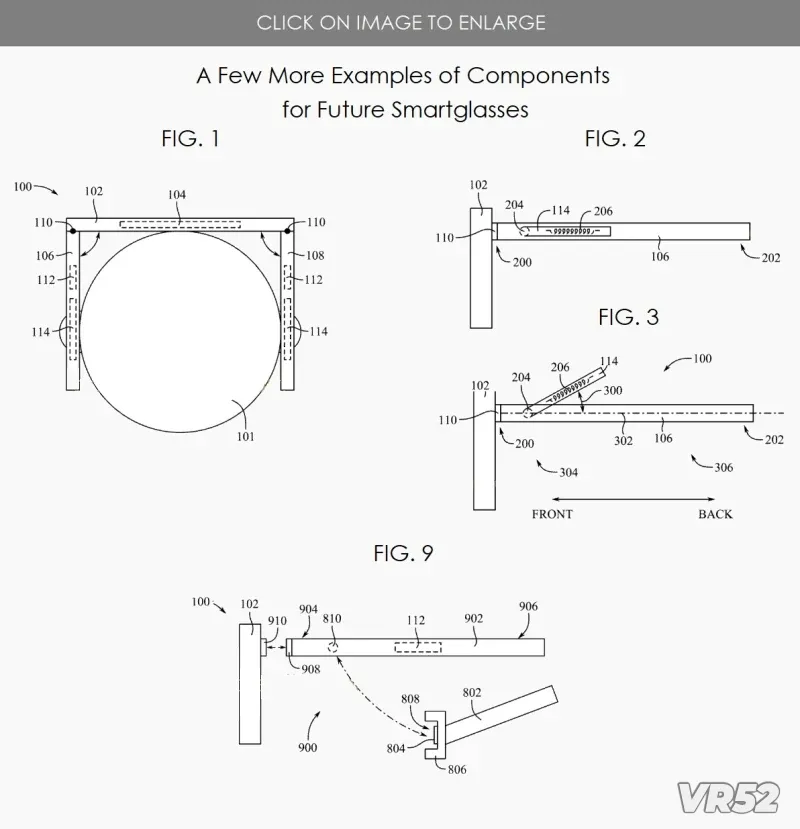

• 图 1：AR/VR 眼镜在用户头部的顶部轮廓图

• 图 2-3：展示头部接触组件在“收纳”与“展开”状态下的侧面视图

• 图 9：展示配备可拆卸支撑组件的头戴设备侧面图

Apple Vision Pro 的技术延续

这项专利的发布，与 Apple Vision Pro 的设计理念一脉相承。此前，Apple Vision Pro 项目负责人 Mike Rockwell 曾透露，该设备背后有 超过 5,000 项专利 支撑。

Apple 一贯采用“专利先行”策略，围绕其未来产品构建庞大的技术护城河。此次曝光的专利，是 Apple 自 2020 年以来在模块化智能眼镜方向上的又一重要技术积累。

苹果 AR/VR 战略展望

Apple 一直致力于打造一款可日常佩戴的轻量化 AR 眼镜，而非仅限于 VR 游戏或专业场景。从 Vision Pro 的高规格设计，到如今这项专利所体现的模块化、舒适性与可调节性，Apple 正在为未来“消费级 AR 眼镜”的落地做全面准备。

这项专利的意义在于：

• ✅ 提升佩戴舒适性：解决目前 AR/VR 设备普遍存在的佩戴疲劳问题

• ✅ 增强适配性：适配更多头型、使用场景和佩戴习惯

• ✅ 模块化设计：支持配件扩展、功能升级，延长设备生命周期

• ✅ 为消费级 AR 眼镜铺路：未来或推出“Vision Pro Lite”或日常佩戴型 AR 眼镜

写在最后：Apple 的 AR 眼镜时代正在到来

从 Vision Pro 的发布，到如今这项模块化智能眼镜专利的曝光，Apple 正在逐步构建其在空间计算与穿戴设备领域的技术壁垒。

未来，我们或许会看到一款更轻、更智能、更贴近日常使用的 Apple AR 眼镜，它将不再只是“头显”，而是一个真正意义上的数字生活延伸终端。

正如 Apple 一贯的风格：不是为了追赶趋势，而是为了定义趋势。
